石灰石：由大量微细的方解石晶粒组成，晶粒间存在晶界和缺陷，原子排列在微观尺度上虽与方解石相同，但宏观上无规则的晶胞结构。

晶形与形态

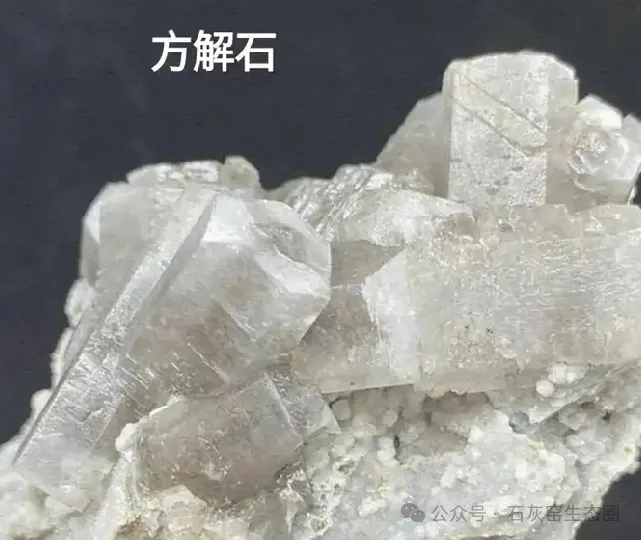

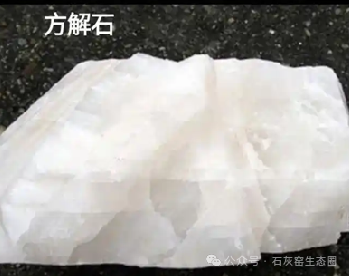

方解石：晶体形态多样，常见菱面体、复三方偏三角面体等，解理面清晰，沿{1011}面完全解理。

石灰石：通常呈隐晶质或微晶质，晶体形态不明显，多表现为致密块状、粒状或结核状，无明显的单晶外形。

总结而言，方解石是单一晶体矿物，具有明确的晶体结构和对称性；石灰石是以方解石微晶为主的岩石，其晶体结构在微观上与方解石相同，但宏观上无统一晶体形态，属于多晶集合体。

3、石灰石硬度的影响因素

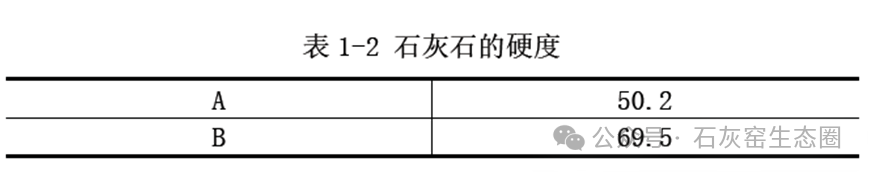

有人在回转窑中用粒径2～3mm、0.3～0.5mm的石灰石进行了煅烧对比试验，粒径较小的石灰石更易分解。他们根据表面洛氏硬度（表1-2）、高温线膨胀、原料石灰石的磨损、烧成石灰的磨损、烧成石灰的吸油率试验等，认为结晶小的石灰石粉化和散裂少，容易分解，因而，产生的Ca0结晶粒大而结构紧密。

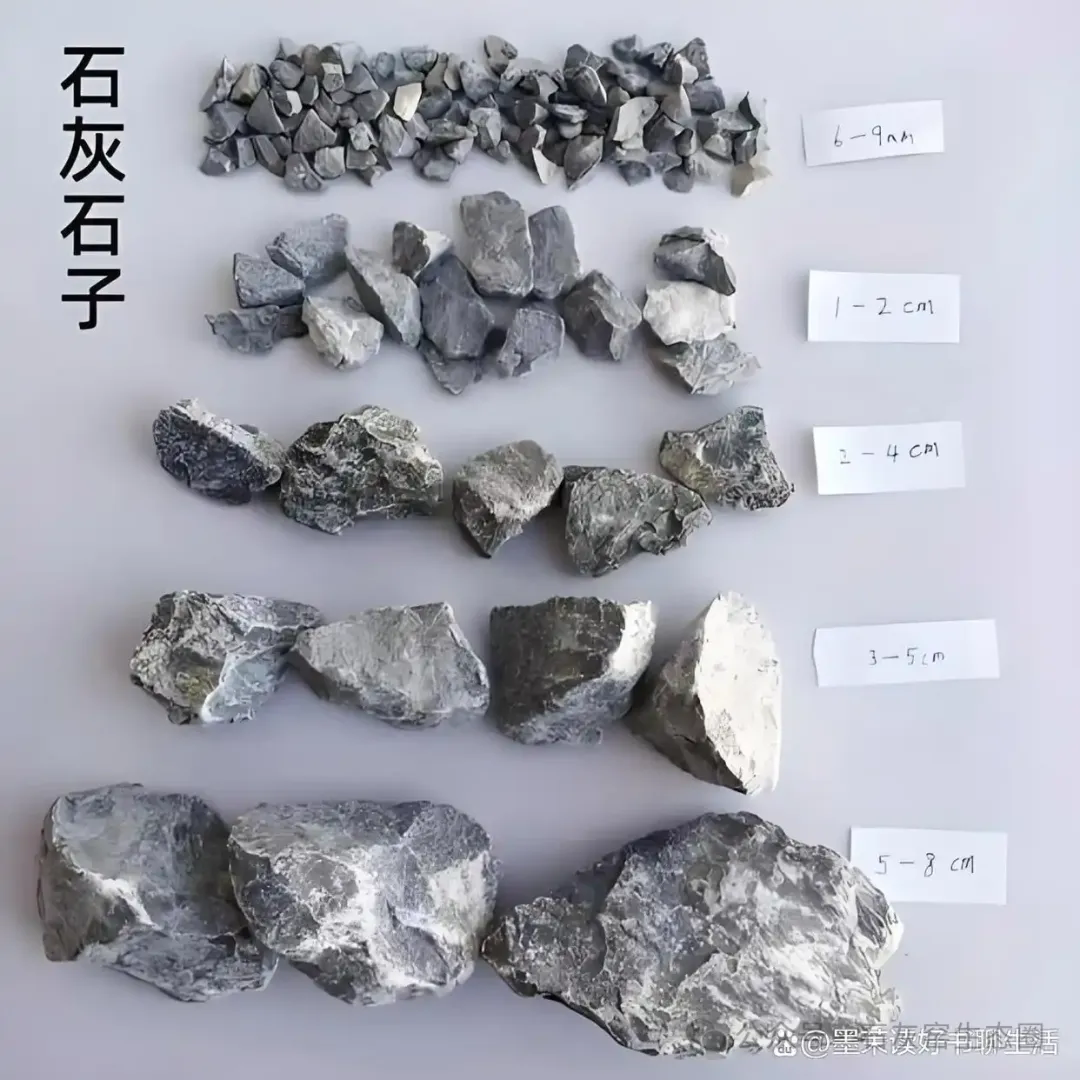

 根据相关经验显示：石灰生产对石灰石硬度的要求因生产工艺、窑型及产品用途不同而有所差异，以下是常见要求：

 一般石灰生产：

 莫氏硬度：通常要求石灰石的莫氏硬度≥3。硬度适中的石灰石（如方解石为主的石灰石）在煅烧过程中既能保证一定的机械强度，避免过度破碎，又能较好地实现碳酸钙的分解反应。

抗压强度：部分工艺要求石灰石的抗压强度≥100MPa
